NS100-RTEX


 功能描述



NS100-RTEX是NS100控制系統的運動控制模塊，基于EtherCAT和RTEX總線協議，實現了松



下RTEX實時伺服網絡總線接入EtherCAT總線的功能。其功能參數如下：



     1) 1個最大支持16軸的手輪接口；



     2) 2個RTEX網絡通信接口，最大支持16個具有RTEX通信功能的松下伺服(如A5N)；



     3) 2個ECAT網絡通信接口；



     4) 1個24V電源輸入口，電源輸入范圍為18V~36V。額定功率4W。





模塊尺寸及安裝方式

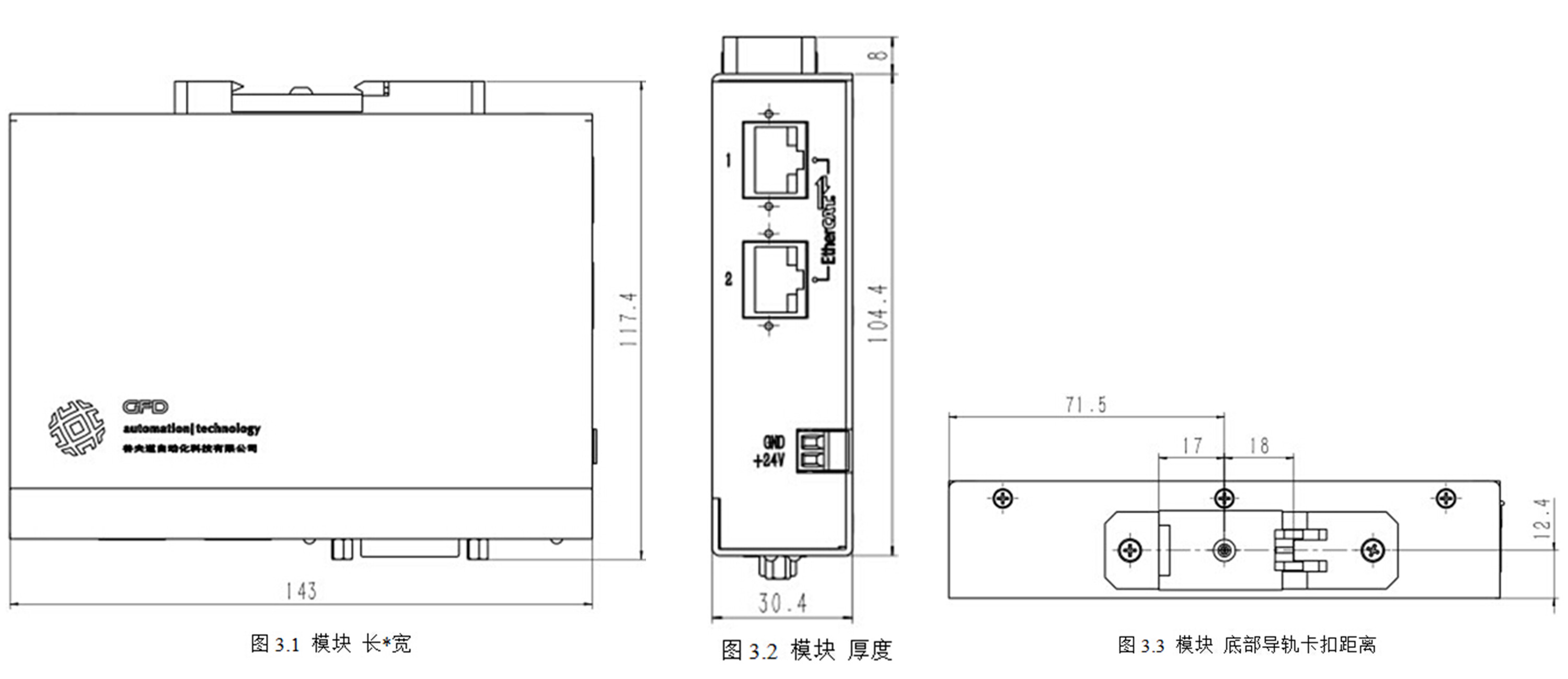

     模塊尺寸圖

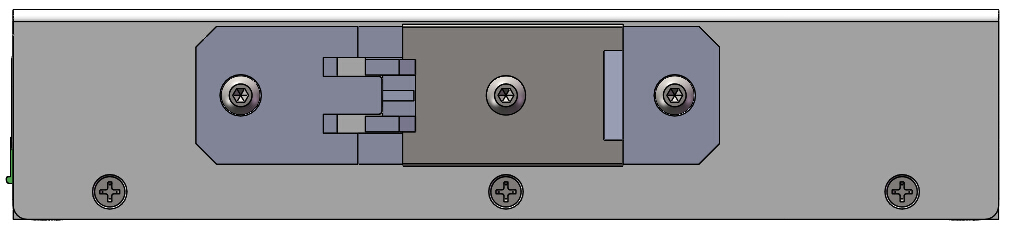

     35mm DIN導軌安裝方式
